געשמידטע שטאָל טרוניאָן פּילקע וואַלוו - פלאַנדזש

Guocheng Valve Group Co.,LTD. איז איינער פון די פירנדיקע כינע געשמידטע טרוניאן באָל ווענטיל פאַבריקאַנטן, באַגריסונג צו כאָולסייל ביליק געשמידטע טרוניאן באָל ווענטיל פון אונדזער פאַבריק.

געפאָרדזשד טרוניאָן פּילקע וואַלוו

דער טרוניאן קויל ווענטיל ווערט גענוצט צו אפשניידן אדער פארבינדן די מעדיע אין פארשידענע קלאסן פון קלאס 150~קלאס 2500. די ווענטילן געמאכט פון פארשידענע מאטעריאלן זענען פאסיג פאר פארשידענע מעדיע ווי וואסער, פארע, אויל, פליסיג גאז, נאטירלעכער גאז, קוילן גאז, שטיקשטאף זויער, אקסידירער, אורעא און אזוי ווייטער. די דרייווינג מאָדעס שליסן איין מאנועלע אפעראציע און עלעקטרישע אפעראציע. די פארבינדונג ענדס קענען זיין פלאַנדזש אדער באַט וועַלדינג.

סטרוקטוראַל פֿעיִקייטן

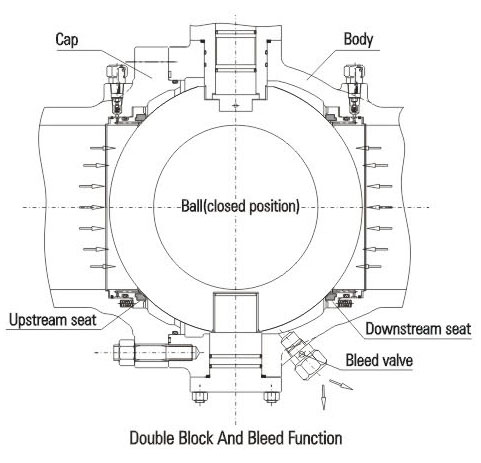

1. טאָפּל בלאָק און בליד (DBB)
ווען דער ווענטיל איז פארמאכט און די מיטעלע קאויטעט ווערט אויסגעליידיקט דורך דעם אויסלאז-ווענטיל, וועלן די אויבערשטע און אונטערשטע זיצן זעלבשטענדיג בלאקירן די פליסיקייט ביים אריינגאנג און ארויסגאנג צו דערגרייכן א טאָפּלטע בלאָק פונקציע. נאך א פונקציע פון ​​דעם אויסלאז-מיטל איז אז דער ווענטיל זיץ קען ווערן געטשעקט אויב עס איז דא עפעס א ליקאַדזש בעת דעם טעסט. דערצו, קענען די אפזעצונגען אינעווייניק אין קערפער ווערן געוואשן און אויסגעלאזט דורך דעם אויסלאז-מיטל צו רעדוצירן שאדן צום זיץ דורך אומריינקייטן אין דעם מעדיום.

2. נידעריק אָפּערייטינג טאָרק
דער טרוניאן פּייפּליין באַל ווענטיל ניצט די טרוניאן באַל סטרוקטור און פלאָוטינג ווענטיל זיץ, כדי צו דערגרייכן נידעריקער טאָרק אונטער אַפּערייטינג דרוק. עס ניצט זיך-לובריקייטינג PTFE און גליטשנדיק לאַגער צו רעדוצירן די רייַבונג קאָואַפישאַנט צו די לאָואַסט אין קאַנדזשאַנגקשאַן מיט די הויך ינטענסיטי און הויך פייננאַס שטאַם.

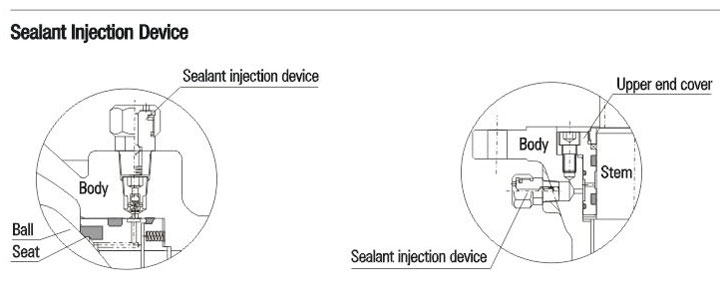

3. נויטפאַל פאַרזיגלונג מיטל
די קוגל ווענטילן מיטן דיאַמעטער גרעסער ווי אָדער גלייך צו 6 אינטשעס (DN150) זענען אַלע דיזיינד מיט אַ סילינג אינדזשעקשאַן מיטל אויף די שטאַם און זיץ. ווען דער זיץ רינג אָדער שטאַם אָ רינג איז געשעדיגט צוליב אַן אַקסידענט, קען דער קאָרעספּאָנדירנדער סילינג אינדזשעקטירט ווערן דורך די סילינג אינדזשעקשאַן מיטל צו פאַרמייַדן מיטל ליקאַדזש אויף זיץ רינג און שטאַם. אויב נייטיק, קען די הילפס סילינג סיסטעם געניצט ווערן צו וואַשן און שמירן די זיץ צו האַלטן זיין ריינקייט.

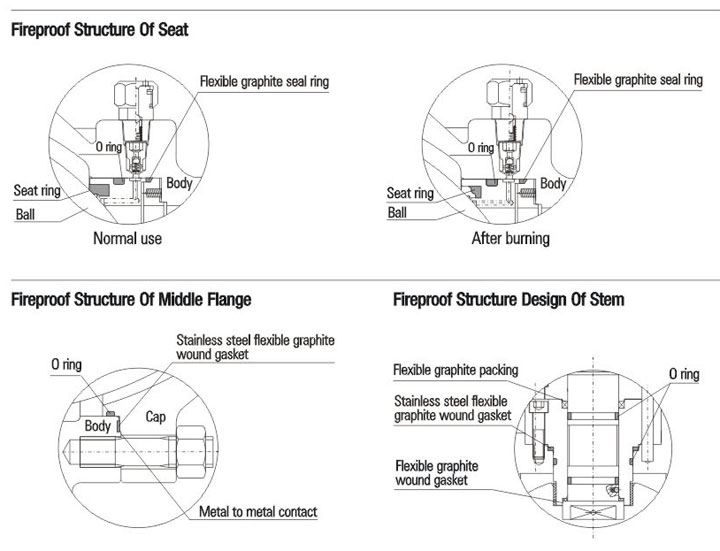

4. פייערפּרוף סטרוקטור פּלאַן
אין פאַל פון אַ פייער בעתן באַניץ פון דעם ווענטיל, וועלן דער זיץ רינג, שטאַם אָ רינג און מיטל פלאַנדזש אָ רינג געמאַכט פון PTFE, גומע אָדער אַנדערע ניט-מעטאַל מאַטעריאַלן ווערן צעבראָכן אָדער געשעדיגט אונטער הויכער טעמפּעראַטור. אונטערן דרוק פון דעם מיטל וועט דער קויל ווענטיל שנעל שטופּן דעם זיץ ריטיינער צו דער קויל, כדי דער מעטאַל פאַרזיגלונג רינג זאָל קאָנטאַקטירן דעם קויל און שאַפֿן די הילפס מעטאַל-צו-מעטאַל פאַרזיגלונג סטרוקטור, וואָס קען עפֿעקטיוו קאָנטראָלירן דעם ווענטיל ליקאַדזש. דער פייער-זיכערער סטרוקטור פּלאַן פון דעם טרוניאָן פּייפּליין קויל ווענטיל איז אין לויט מיט די רעקווירעמענץ אין API 607, API 6FA, BS 7655 און אַנדערע סטאַנדאַרדן.

5. אַנטי-סטאַטיש סטרוקטור
דער קויל ווענטיל איז צוגעשטעלט מיט דער אַנטי-סטאַטישער סטרוקטור און ניצט אַ סטאַטישן עלעקטריע אָפּזאָגן מיטל צו דירעקט שאַפֿן אַ סטאַטישן קאַנאַל צווישן דעם קויל און דעם גוף, אָדער שאַפֿן אַ סטאַטישן קאַנאַל צווישן דעם קויל און דעם גוף דורך דעם שטאַם, כּדי אָפּצולאָזן די סטאַטישע עלעקטריע וואָס ווערט פּראָדוצירט דורך רייַבונג בעתן עפֿענען און פֿאַרמאַכן דעם קויל און זיץ דורך דער רער, פֿאַרמייַדנדיק פֿײַער אָדער עקספּלאָזיע וואָס קען זײַן פֿאַראורזאַכט דורך סטאַטישע פֿונקען און זיכער מאַכנדיק די זיכערקייט פֿון דעם סיסטעם.
6. פאַרלאָזלעך זיץ סילינג סטרוקטור
די זיץ-פאַרזיגלונג ווערט רעאַליזירט דורך צוויי שוועבענדיקע זיץ-האַלטערס. זיי קענען שוועבן אַקסיאַל צו בלאָקירן די פליסיקייט, אַרייַנגערעכנט קוגל-פאַרזיגלונג און קערפּער-פאַרזיגלונג. די נידעריק-דרוק פאַרזיגלונג פון ווענטיל-זיץ ווערט רעאַליזירט דורך פרילינג-פאַרשטאַרקונג. אין דערצו, דער פּיסטאָן-עפעקט פון ווענטיל-זיץ איז גלייַך באַשטימט, וואָס רעאַליזירט הויך-דרוק פאַרזיגלונג דורך דעם דרוק פון דעם מעדיום אַליין. די פאלגענדע צוויי מינים קוגל-פאַרזיגלונג קענען רעאַליזירט ווערן.
7. איין-זייטיגע פארזיגלונג (אויטאמאטישע דרוק רעליעף אין מיטל קאַוואַטי פון ווענטיל)
בכלל, ווערט גענוצט די איינציקע פארזיגלונג סטרוקטור, דאס הייסט, עס איז נאר דא די אויבערשטע פארזיגלונג. ווייל די אומאפהענגיקע פעדער-באלאדענע אויבערשטע און אונטערשטע פארזיגלונג זיצן ווערן גענוצט, קען דער איבערדרוק אינעם ווענטיל קאויטעט איבערקומען דעם פאר-אנצינדן עפעקט פון דער פעדער, אזוי אז דער זיץ זאל זיך באפרייען פון דער באל און רעאליזירן אויטאמאטישע דרוק רעליעף צו דער אונטערשטער טייל.

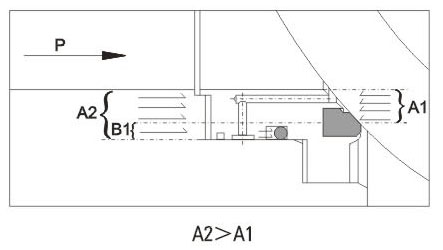

די אויבערשטע זייט: ווען דער זיץ באוועגט זיך אקסיאליש צוזאמען דעם ווענטיל, פראדוצירט דער דרוק P וואס ווערט אויסגעאיבט אויפן אויבערשטן טייל (אריינגאנג) א פארקערטע קראפט אויף A1. ווייל A2 איז העכער ווי A1, A2-A1=B1, וועט די קראפט אויף B1 שטופן דעם זיץ צום באל און רעאליזירן א גוטן פארזיגלונג פונעם אויבערשטן טייל.

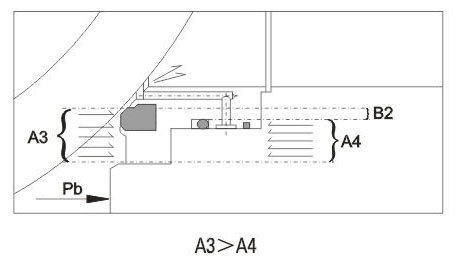

די אונטערשטע זייט: אזוי שנעל ווי דער דרוק Pb אינעווייניק פון דער ווענטיל הייל וואקסט, איז די קראפט וואס ווערט אויסגעאיבט אויף A3 העכער ווי די אויף A4. אזוי ווי A3-A4=B2, וועט דער דרוק אונטערשייד אויף B2 איבערקומען די פעדער קראפט כדי צו מאכן דעם זיץ באפרייען זיך פון דער קוגל און רעאליזירן דרוק רעליעף פון דער ווענטיל הייל צום אונטערשטן טייל. דערנאך וועלן דער זיץ און דער קוגל ווידער פארזיגלט ווערן דורך דער פעדער אקציע.

8. טאָפּל סילינג (טאָפּל פּיסטאָן)
דער טרוניאן פּייפּליין באַל ווענטיל קען זיין דיזיינד מיט אַ טאָפּלט פאַרזיגלונג סטרוקטור איידער און נאָך דעם באַל פֿאַר עטלעכע ספּעציעלע סערוויס באדינגונגען און באַניצער באדערפענישן. עס האט אַ טאָפּלט פּיסטאָן ווירקונג. אונטער נאָרמאַלע באדינגונגען, די ווענטיל בכלל נעמט אן ערשטיק פאַרזיגלונג. ווען די ערשטיק זיץ פאַרזיגלונג איז געשעדיגט און פאַרשאַפן ליקאַדזש, די צווייטיק זיץ קען שפּילן די פונקציע פון ​​פאַרזיגלען און פֿאַרבעסערן די פאַרזיגלונג פאַרלעסלעכקייט.

דער זיץ נעמט אן די קאמבינירטע סטרוקטור. די ערשטיקע פארזיגלונג איז א מעטאל-צו-מעטאל פארזיגלונג. די צווייטע פארזיגלונג איז א פלואר גומע א-רינג וואס קען זיכער מאכן אז דער קויל ווענטיל דערגרייכט דעם באבל לעוועל פארזיגלונג. ווען דער דרוק דיפערענציאל איז זייער נידעריג, וועט דער פארזיגלונג זיץ דריקן דעם קויל דורך דער פעדער אקציע צו רעאליזירן ערשטיקע פארזיגלונג. ווען דער דרוק דיפערענציאל שטייגט, וועט די פארזיגלונג קראפט פון זיץ און קערפער וואקסן לויט דעם, כדי צו פעסט פארזיגלען דעם זיץ און קויל און זיכער מאכן גוטע פארזיגלונג פערפארמאנס.

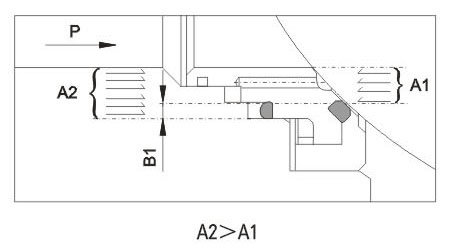

ערשטיקע פארזיגלונג: ארויף דעם שטראָם. ווען דער דרוק דיפערענציאל איז נידעריגער אדער עס איז נישטא קיין דרוק דיפערענציאל, וועט דער שווימענדיקער זיץ זיך באוועגן אקסיאליש צוזאמען דעם ווענטיל אונטער דער פעדער אקציע און שטופן דעם זיץ צו דער קוגל צו האלטן א פעסטע פארזיגלונג. ווען דער דרוק P אין דער רער-ליניע וואקסט, איז די קראפט וואס ווערט אויסגעאיבט אויף דער שטח A2 פון ווענטיל זיץ העכער ווי די קראפט וואס ווערט אויסגעאיבט אויף דער שטח A1, A2-A1=B1. דעריבער, וועט די קראפט אויף B1 שטופן דעם זיץ צו דער קוגל און רעאליזירן א פעסטע פארזיגלונג פון דעם ארויף דעם טייל.

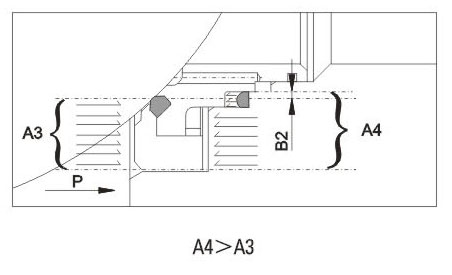

צווייט-ראנגיקע פארזיגלונג: אראפשטראם. ווען דער דרוק-דיפערענציאל איז נידעריגער אדער עס איז נישטא קיין דרוק-דיפערענציאל, וועט דער שווימענדיקער זיץ זיך באוועגן אקסיאליש צוזאמען דעם ווענטיל אונטער דער פעדער-אקציע און שטופן דעם זיץ צו דער קוגל כדי צו האלטן א פעסטע פארזיגלונג. ווען דער דרוק P אין דער ווענטיל-קאווטי וואקסט, איז די קראפט וואס ווערט אויסגעאיבט אויף דער שטח A4 פון ווענטיל-זיץ העכער ווי די קראפט וואס ווערט אויסגעאיבט אויף דער שטח A3, A4-A3=B1. דעריבער, וועט די קראפט אויף B1 שטופן דעם זיץ צו דער קוגל און רעאליזירן א פעסטע פארזיגלונג פון דעם אויבערשטן טייל.

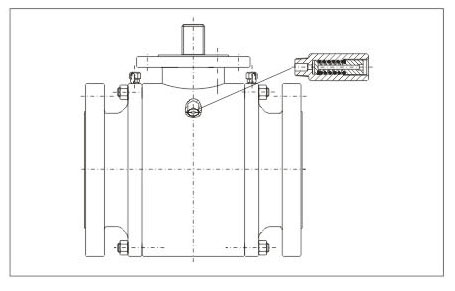

9. זיכערהייט רעליעף מיטל
ווייל דער קויל ווענטיל איז דיזיינט מיט די פארגעשריטענע ערשטיקע און צווייט-ראנגיקע פארזיגלונג וואס האט א טאָפּלטן פּיסטאָן עפֿעקט, און די מיטעלע קאַוואַטי קען נישט דערגרייכן אויטאָמאַטישע דרוק רעליעף, מוז דער זיכערהייט רעליעף ווענטיל אינסטאַלירט ווערן אויפן קערפּער כדי צו פאַרמייַדן די געפֿאַר פֿון איבערדרוק שאָדן אינעווייניק פון דער ווענטיל קאַוואַטי וואָס קען פּאַסירן רעכט צו טערמישער יקספּאַנשאַן פון מעדיום. די פֿאַרבינדונג פון דעם זיכערהייט רעליעף ווענטיל איז בכלל NPT1/2. נאָך אַ פּונקט צו באַמערקן איז אַז דער מעדיום פון דעם זיכערהייט רעליעף ווענטיל ווערט גלייך אַרויסגעלאָזט אין דער אַטמאָספֿערע. אויב דירעקט אַרויסלאָזן אין דער אַטמאָספֿערע איז נישט ערלויבט, פֿאָרשלאָגן מיר צו נוצן דעם קויל ווענטיל מיט אַ ספּעציעלע סטרוקטור פֿון אויטאָמאַטישער דרוק רעליעף צו דער אויבערשטער שטראָם. זעט די פֿאָלגנדיקע פֿאַר פרטים. ביטע צייכנט עס אָן אין דער באַשטעלונג אויב איר דאַרפֿט נישט דעם זיכערהייט רעליעף ווענטיל אָדער אויב איר ווילט נוצן דעם קויל ווענטיל מיט דער ספּעציעלע סטרוקטור פֿון אויטאָמאַטישער דרוק רעליעף צו דער אויבערשטער שטראָם.

10. סאציאלע סטרוקטור פון אויטאמאטישער דרוק רעליעף צו אויבערשטן שטראם

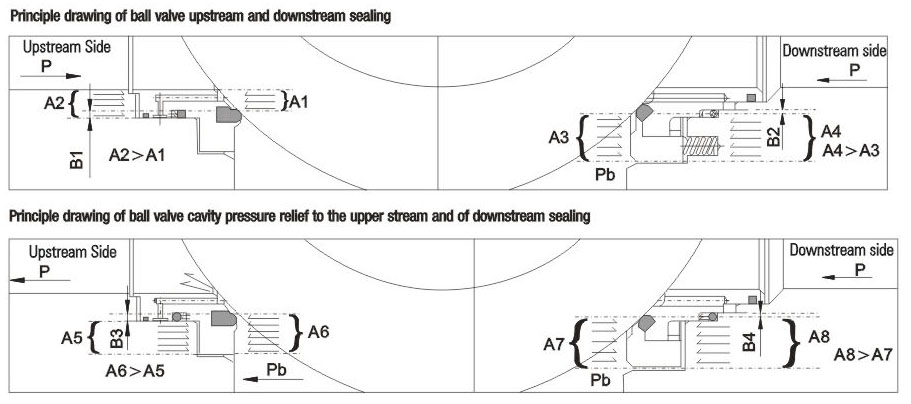

ווייל דער קויל ווענטיל איז דיזיינט מיט די פארגעשריטענע ערשטיקע און צווייט-ראנגיקע פארזיגלונג וואס האט א טאָפּלטן פּיסטאָן עפֿעקט, און די מיטלערע קאַוואַטי קען נישט דערגרייכן אויטאָמאַטישע דרוק רעליעף, איז רעקאָמענדירט צו נוצן דעם קויל ווענטיל מיט דער ספּעציעלער סטרוקטור צו טרעפן די פאָדערונג פון אויטאָמאַטישער דרוק רעליעף און זיכער מאַכן אַז עס איז נישטאָ קיין פאַרפּעסטיקונג אין דער סביבה. אין דער סטרוקטור, נעמט דער אויבערשטער שטראָם אָן ערשטיקע פארזיגלונג און דער אונטערשטער שטראָם נעמט אָן ערשטיקע און צווייט-ראנגיקע פארזיגלונג. ווען דער קויל ווענטיל איז פארמאכט, קען דער דרוק אין דער ווענטיל קאַוואַטי דערגרייכן אויטאָמאַטישע דרוק רעליעף צום אויבערשטן שטראָם, כדי צו פארמיידן די געפאַר וואָס ווערט געפֿירט דורך דעם דרוק אין דער קאַוואַטי. ווען דער ערשטיקער זיץ איז געשעדיגט און לעקט, קען דער צווייטער זיץ אויך שפּילן די פֿונקציע פון ​​פארזיגלען. אָבער ספּעציעלע אויפֿמערקזאַמקייט זאָל געגעבן ווערן צו דער פֿלוס ריכטונג פֿון דעם קויל ווענטיל. בעת דער אינסטאַלאַציע, באַמערקט די אויבערשטע און אונטערשטע ריכטונגען. זעט די פֿאָלגנדיקע צייכענונגען פֿאַר דעם פארזיגלונג פּרינציפּ פֿון דעם ווענטיל מיט דער ספּעציעלער סטרוקטור.

11. אויסבלאָז-פּרוף סטעם
דער שטאַם נעמט אָן די אויסבלאָז-זיכערע סטרוקטור. דער שטאַם איז דיזיינט מיטן פֿוס-טרעט ביי זיין דנאָ, אַזוי אַז מיטן פּאַזיציאָנירן פֿון דער אויבערשטער דעקל און שרויף, וועט דער שטאַם נישט אויסגעבלאָזן ווערן דורך דעם מעדיום, אפילו אין פֿאַל פֿון אַנאָרמאַלן דרוק אין דער ווענטיל-קאַוויטעט.

12. קעראָוזשאַן קעגנשטעל און סולפידע דרוק קעגנשטעל
געוויסע קעראָוזשאַן אַלאַואַנס איז געבליבן פֿאַר די גרעב פון די וואַנט פון דעם גוף. די טשאַד שטאָל שטאַם, פיקסירטע שאַפט, פּילקע, זיץ און זיץ רינג זענען אונטערטעניק צו כעמישער ניקעל פּלייטינג לויט ASTM B733 און B656. אין דערצו, פאַרשידענע קעראָוזשאַן קעגנשטעליק מאַטעריאַלס זענען בנימצא פֿאַר ניצערס צו סעלעקטירן.
לויט די קונה'ס באדערפענישן, קענען די ווענטיל מאַטעריאַלן אויסגעקליבן ווערן לויט NACE MR 0175/ISO 15156 אדער NACE MR 0103, און שטרענגע קוואַליטעט קאָנטראָל און קוואַליטעט דורכקוק זאָל דורכגעפירט ווערן בעת ​​דער פּראָדוקציע כּדי צו גאָר מקיים זיין די באדערפענישן אין די סטאַנדאַרדן און די סערוויס באַדינגונגען אין דער שוועבליזאַציע סביבה.

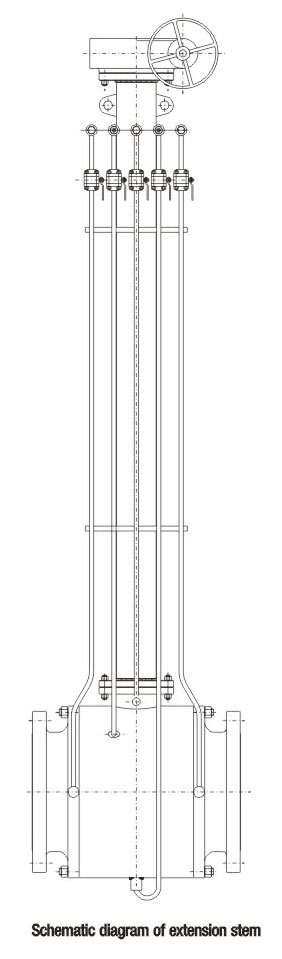

13. פארלענגערונג סטעם
וואָס שייך די איינגעבעטעטע ווענטילן, קען מען צושטעלן די פארלענגערונגס-שטאַם אויב מען דאַרף אַרבעטן אויף דער ערד. די פארלענגערונגס-שטאַם איז צוזאַמענגעשטעלט פון אַ שטאַם, אַ סילינג-אינדזשעקשאַן-ווענטיל, און אַ דריינאַדזש-ווענטיל וואָס קען ווערן פארלענגערט ביזן שפּיץ פֿאַר באַקוועמלעכקייט פון אָפּעראַציע. באַניצער זאָלן אָנגעבן די באדערפענישן און לענג פון די פארלענגערונגס-שטאַם ווען זיי שטעלן אָרדערס.
פֿאַר קוגל ווענטילן וואָס ווערן געטריבן דורך עלעקטרישע, פּנעוומאַטישע און פּנעוומאַטיש-הידראַוליק אָפּעראַציעס, זאָל די לענג פון די פֿאַרלענגערונג סטעם זיין פֿון דעם צענטער פֿון דער רער ביזן אויבערשטן פֿלאַנדזש.
